mstp+vrrp 之 经典案例

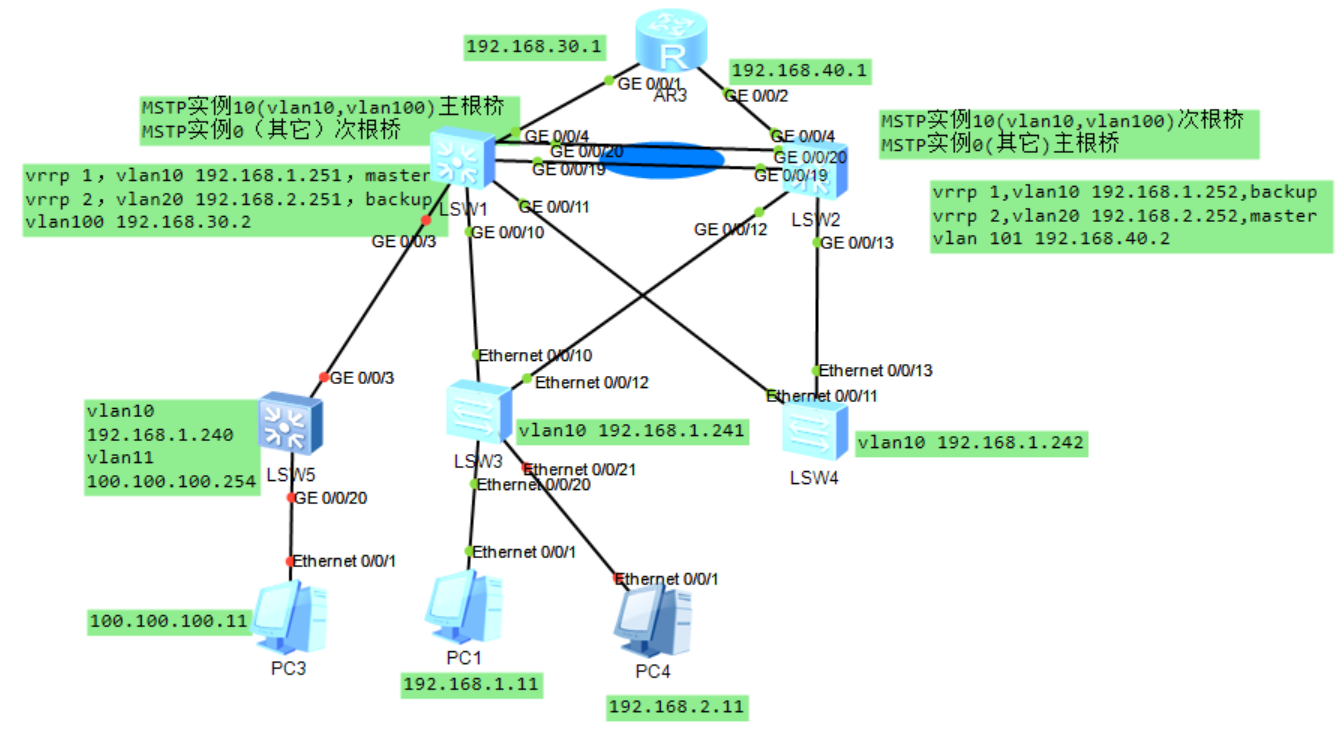

核心是 lsw1和lsw2，主要业务IP有两段 vlan10：192.168.1.和vlan20：192.168.2
为了负载均衡，我们在两个设备间设置vrrp1 虚拟ip192.168.1.254 lsw1为master
vrrp2 虚拟IP 192.168.2.254 lsw2为master
对应的，我们把vlan10和vlan100 设置为 stp instance 10 ，其他的根据规则默认是 stp instance 0
我们将lsw1设置为 instance 10的主根桥  lsw2设置为instance 10的次根桥
      lsw1设置为 instance 0的次根桥  lsw2设置为instance 0的主根桥
    这样设置后，PC1（vlan10）会走lsw1，而pc4（vlan20）会走lsw2 ，起到负载均衡的作用
并且当lsw1或者lsw2出现故障后，vrrp的master会变成另一个，主根桥也会变成另一个，网络就可以
自动恢复通了。

容易错的地方：
设置mstp时：  同域的交换机必须设置成一样的：
stp region-configuration
region-name MSTP
instance 10 vlan 10 100  （例如这里 不能有的交换机上设置 instance 10 vlan 10 ,有的交换机上设置 instance 10 vlan 10 100 ，这样是不行的）
active region-configuration



在LSW1上添加回指路由：
ip route-static 100.100.100.0 255.255.255.0 192.168.1.240
  这样PC3就可以访问192.168.1.254了

在R上添加回指路由：
ip route-static 192.168.1.0 255.255.255.0 192.168.30.2 （默认优先级为60）
这样PC1 就可以访问 192.168.30.1了
ip route-static 192.168.1.0 255.255.255.0 192.168.40.2 pre 70
再添加一条优先级低的路由，这样当lsw1出现故障时，pc1就可以访问192.168.40.1了

lsw1主要配置：

stp instance 0 root secondary
stp instance 10 root primary

stp region-configuration
region-name MSTP
instance 10 vlan 10 100
active region-configuration


interface Vlanif10
ip address 192.168.1.251 255.255.255.0
vrrp vrid 1 virtual-ip 192.168.1.254
vrrp vrid 1 priority 120                                      （默认优先级是100，这个交换机设置120，另一个是默认，那么这个交换机就是master)
vrrp vrid 1 preempt-mode timer delay 10             (网络终端10秒，另一个设备会抢占变成master）
vrrp vrid 1 timer advertise 2                               （bpdu报文监测间隔设置为2秒，默认是1秒）
vrrp vrid 1 track interface GigabitEthernet0/0/4 reduced 30   （监测gi0/0/4端口，如果这个端口出现故障，那么优先级减少30，这个交换机刚才优先级设置的是120，,这个交换机本来是master，但是如果发现gi0/0/4端口出现故障，那么优先级 120-30=90，由于另一个交换机优先级是100，那么另一个交换机就会变成master）

interface Vlanif20
ip address 192.168.2.251 255.255.255.0
vrrp vrid 2 virtual-ip 192.168.2.254
#
interface Vlanif100
ip address 192.168.30.2 255.255.255.0
#


interface Eth-Trunk1
port link-type trunk
port trunk allow-pass vlan 2 to 4094


interface GigabitEthernet0/0/4
port link-type access
port default vlan 100

interface GigabitEthernet0/0/10
port link-type trunk
port trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/11
port link-type trunk
port trunk allow-pass vlan 2 to 4094


interface GigabitEthernet0/0/19
eth-trunk 1
#
interface GigabitEthernet0/0/20
eth-trunk 1

lsw2主要配置：
stp instance 0 root primary
stp instance 10 root secondary


stp region-configuration
region-name MSTP
instance 10 vlan 10 100
active region-configuration


interface Vlanif10
ip address 192.168.1.252 255.255.255.0
vrrp vrid 1 virtual-ip 192.168.1.254
#
interface Vlanif20
ip address 192.168.2.252 255.255.255.0
vrrp vrid 2 virtual-ip 192.168.2.254
vrrp vrid 2 priority 120
#
interface Vlanif101
ip address 192.168.40.2 255.255.255.0
#


interface Eth-Trunk1
port link-type trunk
port trunk allow-pass vlan 2 to 4094


interface GigabitEthernet0/0/4
port link-type access
port default vlan 101


interface GigabitEthernet0/0/19
eth-trunk 1
#
interface GigabitEthernet0/0/20
eth-trunk 1
